醫院潔凈手術室凈化空調設計
醫院潔凈手術部的作用，是能有效地阻止室外污染物侵人室內，同時應能迅速有效地排除室內所產生的菌、塵污染，防止污染擴散以降低手術感染率，促進病人早日康復。
7.2.1 工程概況
本實例為某醫院門診綜合樓潔凈手術部的凈化空調設計。
1)圖7-6為潔凈手術部建筑平面圖，潔凈手術部用房技術指標參見《醫院潔凈手術部建筑技術規范》(GB 50333 -2002)。
2)門診綜合樓為框架結構、300mm厚加氣混凝土砌塊墻體，無外窗。潔凈手術室內圍護結構選，用彩鋼巖棉夾芯復合板，厚度為50mm,手術部設在門診綜合樓的三層，建筑層高5.2m技術設備層設在手術部的上層，層高為2.2m。

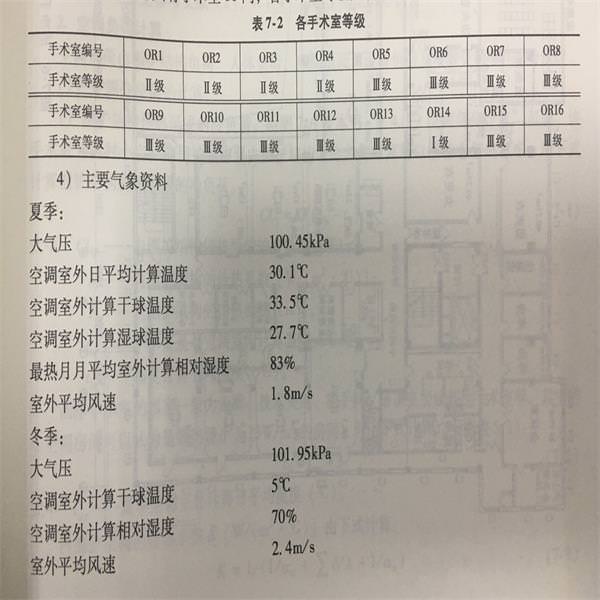

3法凈手術部共有手術室16間，各手術室等級見表7-2。

7.2.5
系統劃分及設備選型
手術部各潔凈室的送風量算出后，即可進行系統劃分及設備選型。
對于I、II 級潔凈手術室應每間采用獨立的凈化空調系統，對于I、IV 級潔凈手術室可2~3間合用一個凈化空調系統，各潔凈輔助用房及潔凈走廊可根據送風量的大小和相對位置，組合成不同的系統。潔凈手術室的空氣處理機組通常設置在其上部的技術夾層(2. 2m高)內，層高低，風管尺寸大。所以，空氣處理機組的送風量宜為10000m3/h左右，即以10000m3 /h左右的風量作為系統劃分的依據。該潔凈手術部的凈化空調系統選用集中供給新風的分散式系統。
送風末端設備有多種形式，高效送風天花(用于I、II、亞級潔凈手術室)、高效過濾器送風口、帶阻漏層的送風天花。對于I、II、 亞級潔凈手術室，選用高效送風天花或帶阻漏層的送風天花，后者多用于低層高的建筑。對于IV級潔凈手術室、潔凈輔助用房及潔凈走廊選用高效過濾器送風口。空氣處理機組的選型參見“6. 7  組合式凈化空調機組”。回風口選用門鉸型豎向百葉回風口[回風口的個數等于計算得到的回風面積除以所選型號的回風口面積，回風口面積可由回風量除以推薦的回風速度(不應大于1. 6m/s)來確定]。
7.2.6風口布置與氣流組織

1)對于I、I、亞級潔凈手術室，送風口集中布置于手術臺上方，使包括手術臺的一

定區域處于潔凈氣流的主流區內。回風口布置于手術室長邊雙側下部，對于I級潔凈手術室，回風口連續布置(實際上，由于有門及土建柱的影響，不可能真正連續)，對于I、I、IV級潔凈手術室，回風口均衡布置。
2)對于IV級潔凈手術室及各級輔助用房，送風口采用常規分散布置方式，布置技巧參見本書  “5.8.2  送風口、回風口的布置技巧”。
3)排風口的布置。排風口布置于病人頭側的頂部。
4)氣流組織。手術室內采用上送雙側下回風的氣流組織形式，在潔凈走廊，也可采用上送上回的氣流組織形式，這樣設計可簡化管路系統。
